گیره و قلاب میلگرد بستر

در ساخت دیوارهای تیغه‌ای (غیرسازه‌ای) یکی از چالش‌های مهم، اطمینان از اتصال مطمئن دیوار به اسکلت اصلی ساختمان است. اگر دیوار به سازه متصل نباشد، در اثر نیروهای جانبی مانند زلزله یا باد ممکن است ترک بخورد یا سقوط کند. یکی از مهم‌ترین روش‌ها برای ایجاد این اتصال، استفاده از سیستم میلگرد بستر (یا reinforcement bed joint) به همراه گیره و قلاب است. در این سیستم، گیره و قلاب میلگرد بستر نقش حیاتی دارند: گیره به ستون یا وادار متصل می‌شود و قلاب، میلگرد بستر دیوار را به گیره متصل می‌کند.

جدول قیمت گیره و قلاب میلگرد بستر:

نام محصول	جنس	ابعاد	نوع اتصال	قیمت
گیره میلگرد بستر گالوانیزه	ورق گالوانیزه	۴×۲ سانتی‌متر	پیچی	۵,۰۰۰
قلاب میلگرد بستر گالوانیزه	سیم فولادی گالوانیزه	قطر ۲ میلی‌متر	قلاب‌دار	۳,۵۰۰
گیره U شکل میلگرد بستر	فولاد ضد زنگ	۳×۳ سانتی‌متر	فشاری	۶,۰۰۰
قلاب اتصال میلگرد بستر به دیوار	سیم گالوانیزه	طول ۸ سانتی‌متر	قلاب‌دار	۴,۵۰۰
گیره اتصال میلگرد بستر به وادار	ورق گالوانیزه تقویت‌شده	۵×۲ سانتی‌متر	پیچی	۷,۰۰۰
قلاب میلگرد بستر نری و مادگی	فولاد سخت‌کاری‌شده	طول ۶ سانتی‌متر	درگیر شونده	۸,۵۰۰



عملکرد گیره و قلاب میلگرد بستر:

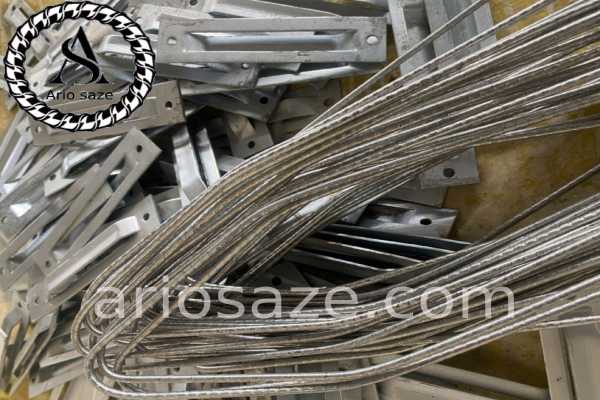

نقش گیره: گیره میلگرد بستر یک قطعه فلزی (معمولاً از ورق فولادی گالوانیزه) است که به ستون یا وادار متصل می‌شود و نقطه اتصال سیستم میلگرد بستر به اسکلت محسوب می‌شود. گیره میلگرد بستر وظیفه دارد نیروی جانبی (کشش، برش) وارد شده از دیوار را به ستون منتقل کند.

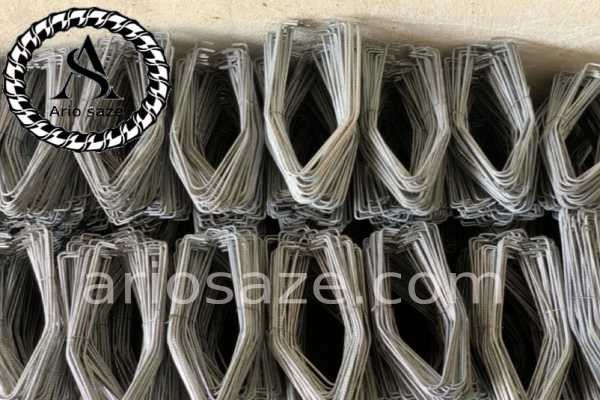

نقش قلاب: قلاب میلگرد بستر قطعه‌ای مفتولی است که میلگرد بستر دیوار را به داخل گیره هدایت می‌کند. پس از قرارگیری میلگرد و قلاب در محل، ملات دیوار روی آن‌ها ریخته می‌شود تا اتصال نهایی حاصل شود.

در کل، وقتی نیروهای جانبی وارد می‌شوند (مثلاً در زلزله)، آن نیروها ابتدا به دیوار، سپس به میلگرد بستر، از آن به قلاب، سپس به گیره و نهایتاً به ستون اصلی منتقل می‌شوند.

ویژگی‌ها و مشخصات فنی مناسب:

جنس و پوشش ضد خوردگی:معمولاً فولاد گالوانیزه به دلیل مقاومت در برابر زنگ‌زدگی انتخاب می‌شود. استفاده از پوشش گالوانیزه یا سایر پوشش‌های ضدخوردگی ضروری است تا در تماس با ملات سیمان و رطوبت دوام داشته باشند.

ضخامت مناسب:در اغلب محصولات موجود بازار ضخامت ورق گیره ۲ میلی‌متر پیشنهاد می‌شود.
اگر ضخامت کمتر باشد، ممکن است در برابر نیروهای پیچشی یا برشی دچار تغییر شکل شود؛ اگر ضخامت بسیار زیاد باشد، هزینه اجرا افزایش می‌یابد بدون اینکه لزوماً مزیت چشمگیری افزون بر نیاز داشته باشد.

ابعاد و طول گیره:ابعاد معمول گیره شامل طول (مثلاً ۱۵۰ میلی‌متر) و عرض (مثلاً ۳۰ میلی‌متر) است. در بعضی مدل‌ها ممکن است ابعاد ویژه (مثل LDO یا HL) به معنی طول یا عرض متفاوت، یا فرم خاص طراحی باشد.

قطر و طول قلاب:قطر قلاب معمولاً برابر یا کمی بزرگ‌تر از قطر میلگرد بستر است؛ باید طوری باشد که مقاومت در برابر برش و پیچش داشته باشد.
همچنین طول قلاب باید به اندازه کافی باشد تا داخل گیره فرو رود و با میلگرد بستر همپوشانی مناسب داشته باشد.

شکل هندسی و طراحی جزئیات:برخی گیره‌ها دارای فرورفتگی، آج یا دندانه برای بهتر درگیر شدن با ملات هستند تا از لغزش جلوگیری شود.طراحی محل سوراخ پیچ یا محل اتصال به ستون باید به گونه‌ای باشد که نیروی برشی یا کششی به خوبی منتقل شود.

استانداردها و ضوابط آیین‌نامه‌ای:در ایران، آیین‌نامه ۲۸۰۰ و بخصوص پیوست ششم آن، ضوابط اتصال دیوار به اعضای قائم را معین کرده است. طبق این آیین‌نامه، استفاده از اتصالات مناسب، تعداد اتصالات در واحد طول، نحوه سوراخ کردن ستون‌ها و نحوه اتصال، باید رعایت شود.

مزایا استفاده از گیره و قلاب میلگرد بستر:

افزایش استحکام دیوارها در برابر نیروهای جانبی:به کمک گیره و قلاب میلگرد بستر، دیوار غیرسازه‌ای به اسکلت اصلی متصل می‌شود.این اتصال باعث می‌شود مقاومت دیوار در برابر نیروهایی مانند زلزله و باد به‌طور قابل‌توجهی افزایش یابد.

پیشگیری از ترک و ریزش دیوار:اتصال دیوار به سازه اصلی مانع از حرکت‌های نسبی بین آن‌ها می‌شود.در نتیجه، تنش‌های داخلی کاهش یافته و احتمال ترک خوردن یا ریزش دیوار بسیار کم می‌شود.

اجرای سریع‌تر و مقرون‌به‌صرفه‌تر نسبت به روش‌های پیچیده‌تر:فرآیند نصب گیره و قلاب ساده و بدون نیاز به تجهیزات خاص است.این ویژگی موجب کاهش زمان اجرا و هزینه‌های کلی پروژه می‌شود.

امکان تنظیم جزئی در محل اجرا:طراحی گیره‌ها به گونه‌ای است که در هنگام نصب، قابلیت تنظیم موقعیت دارند.این ویژگی باعث می‌شود میلگرد بستر دقیق‌تر در راستای دیوار و ستون قرار گیرد.

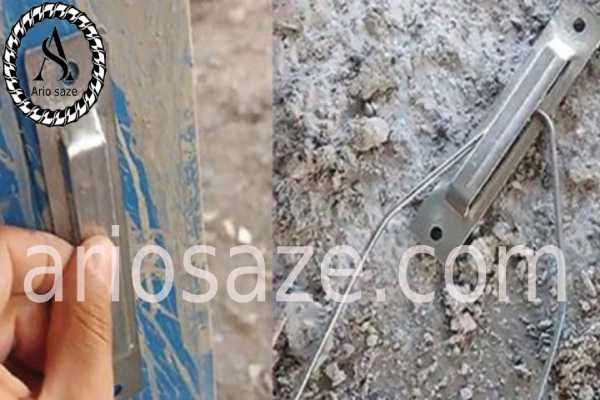

روش نصب اجرایی:

پیش‌بینی محل نصب:در نقشه‌های دیوار تیغه‌ای، محل دقیق نصب گیره‌ها بر اساس ضوابط طراحی مشخص می‌شود.این کار از ابتدا مانع خطا در اجرا و جابجایی احتمالی در مراحل بعدی می‌گردد.

سوراخکاری ستون یا وادار:در ستون‌های بتنی باید با مته مناسب سوراخ‌هایی جهت نصب گیره ایجاد شود.در ستون‌های فولادی نیز می‌توان از روش جوشکاری یا اتصال پیچ و مهره‌ای استفاده کرد.

نصب گیره به ستون یا وادار:گیره باید به‌صورت محکم و دقیق در محل خود نصب شود تا انتقال نیرو به درستی انجام گیرد.در این مرحله معمولاً از پیچ و رول‌پلاک مقاوم یا در موارد خاص از جوش استفاده می‌شود.

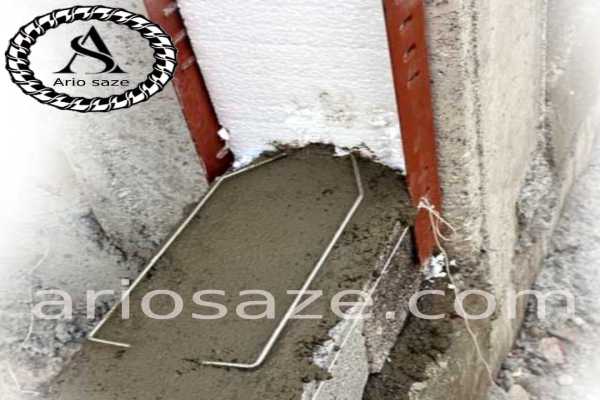

قرار دادن قلاب و میلگرد بستر:قلاب درون گیره قرار می‌گیرد و میلگرد بستر روی آن نصب می‌شود.این اتصال باید به‌گونه‌ای باشد که همپوشانی کافی بین میلگرد و قلاب ایجاد گردد.

بتن‌ریزی دیوار / ملات:پس از نصب قطعات، ملات سیمان و ماسه روی میلگرد و قلاب ریخته می‌شود.این کار باعث تثبیت کامل اجزا و ایجاد اتصالی یکپارچه میان دیوار و اسکلت می‌شود.

کنترل نهایی و کیفیت اجرا:بعد از خشک شدن ملات، تمامی اتصالات باید از نظر استحکام و جای‌گذاری بررسی شوند.
در این مرحله اطمینان حاصل می‌شود که گیره‌ها محکم، تراز و بدون نقص نصب شده‌اند.

سوالات متداول گیره و قلاب میلگرد بستر:

گیره و قلاب میلگرد بستر جزو اجزای حیاتی در سیستم اتصال دیوار تیغه‌ای به اسکلت ساختمان به شمار می‌آیند. اگر به درستی انتخاب شوند و به طور صحیح نصب گردند، می‌توانند عملکرد دیوار را در برابر نیروهای جانبی به‌طور چشمگیری بهبود دهند. در انتخاب گیره و قلاب، باید به جنس، ضخامت، ابعاد، طراحی جزئیات و انطباق با آیین‌نامه‌ها توجه شود.

برای آگاهی از جزئیات کامل‌تر، مراحل اجرا و امکانات جدید، حتماً همراه ما در به‌روزرسانی‌های بعدی باشید. همچنین جهت دریافت مشاوره رایگان از کارشناسان اریو سازه و ثبت سفارش محصول مورد نظر خود، می‌توانید همین امروز با تیم ما تماس بگیرید.
